В условиях современных элеваторов и мукомольных предприятий, где пневмотранспорт используется для перемещения зерна, муки и отрубей, корректно оформленный паспорт помогает избежать перегрузок системы, засоров и аварийных остановок.
Это технический документ, который формируется производителем или проектной организацией и отражает реальные параметры установленной системы. В нем указываются ключевые характеристики оборудования и режимы его работы, например:
На практике паспорт помогает технологам и инженерам быстро ориентироваться в параметрах системы. Например, при увеличении производительности линии переработки зерна специалисты могут проверить, рассчитан ли пневмотранспорт на возросший поток продукта.

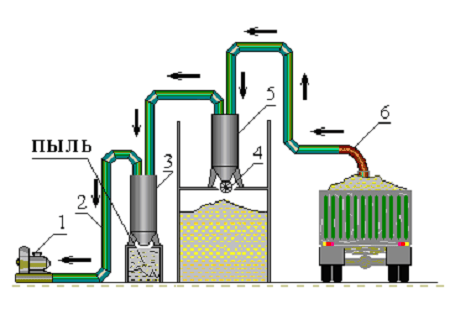

Пневматический транспорт для зерна, муки и отрубей — это сложная инженерная система, работающая под избыточным давлением или разрежением. Внутри закрытых трубопроводов с высокой скоростью движется аэросмесь, создавая идеальные условия для возникновения статического электричества и накопления отложений горячей пыли. Достаточно искры или локального перегрева, чтобы произошла детонация.
Именно паспорт установки, разработанный на основе проектных расчетов и пусконаладочных испытаний, фиксирует «красные линии», за которые нельзя выходить. В нем записаны не просто цифры, а доказательства того, что система спроектирована и смонтирована так, чтобы не убить людей.
Реальная история из практики
В 2022 году на одном из комбикормовых заводов Центральной России произошла аварийная разгерметизация пневмотранспортной трассы подачи шрота. Произошел выброс тлеющего продукта в помещение цеха. К счастью, обошлось без открытого горения и жертв, однако расследование вскрыло системную проблему.
При монтаже линии заказчик сэкономил на комплексном проекте. Оборудование (вентилятор, циклон, шлюзовые затворы) было куплено у разных поставщиков, и на каждую единицу имелся свой паспорт. Но общего паспорта на собранную сеть как на единое техническое устройство составлено не было. В результате никто не рассчитал суммарное аэродинамическое сопротивление и не проверил реальную скорость воздуха в трассе. Она оказалась ниже минимально допустимой. В поворотах началось осаждение продукта, самовозгорание от статики — и пробой корпуса изнутри. Комиссия Ростехнадзора остановила цех на 90 суток, а на юридическое лицо был наложен крупный штраф.
Что требует закон?
Многие считают, что обязательный паспорт нужен только на сосуды под высоким давлением. Это опасное упрощение. Пневмотранспортная установка подпадает под действие Технического регламента Таможенного союза 010/2011 «О безопасности машин и оборудования». Согласно ему, изготовитель (а при монтаже — организация, выполняющая сборку и наладку) обязан сопроводить машину паспортом, руководством по эксплуатации и обоснованием безопасности.
Если установка смонтирована на объекте, который идентифицирован как взрывопожароопасный (а элеваторы и зерноперерабатывающие заводы к ним относятся), вступают в силу Федеральные нормы и правила. В них указано, что все технологические и транспортные системы должны эксплуатироваться в строгом соответствии с проектной документацией и паспортными данными. Любое отклонение от параметров (скорость, концентрация пыли, разряжение) должно фиксироваться, а их причины устраняться. Как это сделать, если документально закрепленных номиналов нет? Никак.
Паспорт пневмотранспорта, выполненный профессиональной компанией, — это не ксерокопия инструкции на вентилятор. Это комплексный документ, сшитый по результатам пусконаладки.
В обязательном порядке в нем должны быть зафиксированы:
1. Расчетные и фактические аэродинамические параметры: производительность, полное давление, скорость транспортирования на каждом участке. Именно скорость является гарантией того, что частицы муки не будут оседать внутри и накапливаться.
2. Исполнение по взрывозащите. Здесь указаны тип взрывозащиты электрооборудования, маркировка двигателей и датчиков..
3. Схема расстановки средств защиты: датчики подпора, контроля скорости ленты (если комбинация с норией), мембранные предохранители, система искрогашения или локализации взрыва.
4. Протоколы испытаний. Сопротивление заземляющего контура (без заземления металлических воздуховодов статическое электричество накапливается до пробоя) и акты аэродинамических испытаний с замерами в контрольных точках.
5. Ресурс и регламент обслуживания. В отличие от рядового конвейера, у пневмотранспорта есть критичные узлы износа (колена, шлюзы), замена которых императивна для безопасности.
Ответственность: цена формального подхода
Отсутствие паспорта или несоответствие фактической схемы паспортной — это грубое нарушение правил промышленной безопасности. Помимо штрафа и административного приостановления работы, есть и уголовная перспектива. Если авария нанесла тяжкий вред здоровью, вина руководителя или лица, ответственного за документацию, будет рассматриваться уже по Уголовному кодексу.
Кроме того, без правильно оформленного паспорта установку невозможно легально поставить на баланс и вписать в производственный цикл. Страховые компании при наступлении случая откажут в выплате, если увидят, что оборудование работало «беспаспортно».
Почему мы передаем паспорт вместе с монтажом
В нашей компании принято проектировать пневмотранспортные сети как единый организм. Мы не просто отгружаем вентилятор и трубы — мы поставляем гарантию безопасной транспортировки зерна. Поэтому на этапе проектирования инженеры закладывают в BIM-модель каждую точку замера и каждую муфту заземления, а на этапе ПНР подтверждают это протоколами.
Когда заказчик получает от нас паспорт, он получает не «бумажку», а юридический документ, снимающий с него риски претензий надзорных органов. В нем указана правда о том, с какой скоростью летит продукт, каково сопротивление сети и в какой момент нужно менять прокладки фильтров, чтобы не случилось взрыва.
Относиться к паспорту пневмотранспортной установки как к формальности — значит сознательно игнорировать физику процесса и законодательство. Реальная цена отсутствия этого документа — бесконтрольный износ, разгерметизация и взрыв.
Безопасность зернообработки складывается из деталей: правильно подобранного фланца, рассчитанного «колена» с отбойным камнем и вовремя замеренного сопротивления заземления. И все эти детали находят свое отражение именно в паспорте. Поэтому, принимая объект, первым делом спросите у подрядчика не график работ, а готовность передать вам полный комплект исполнительной технической документации. Это первый признак ответственного производителя и монтажника, для которого ваша безопасность — не пустой звук.
